Описание продукта

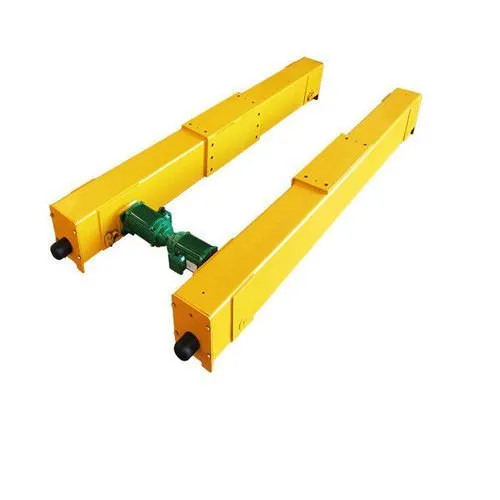

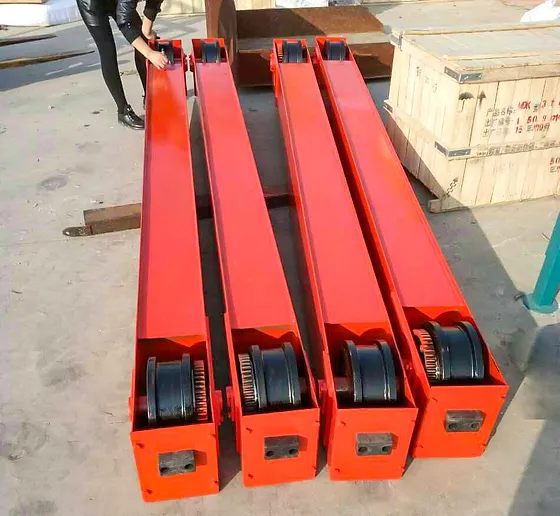

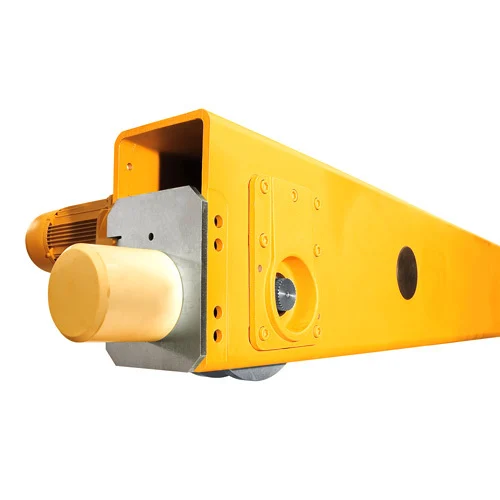

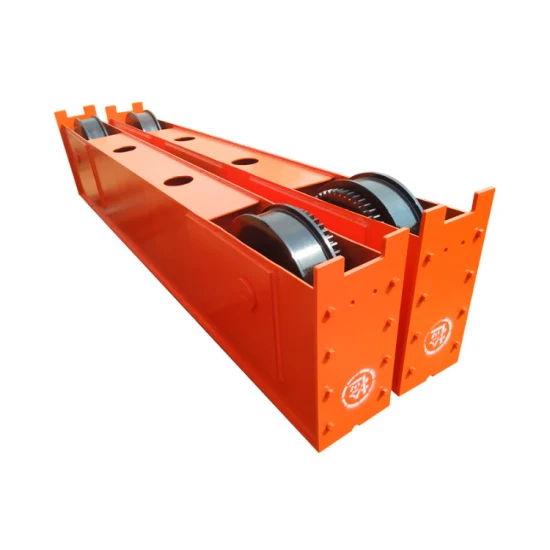

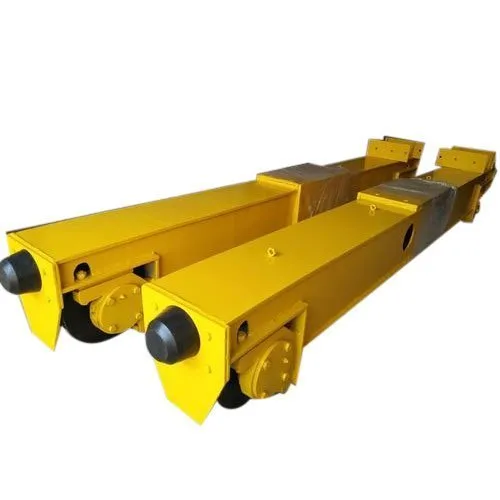

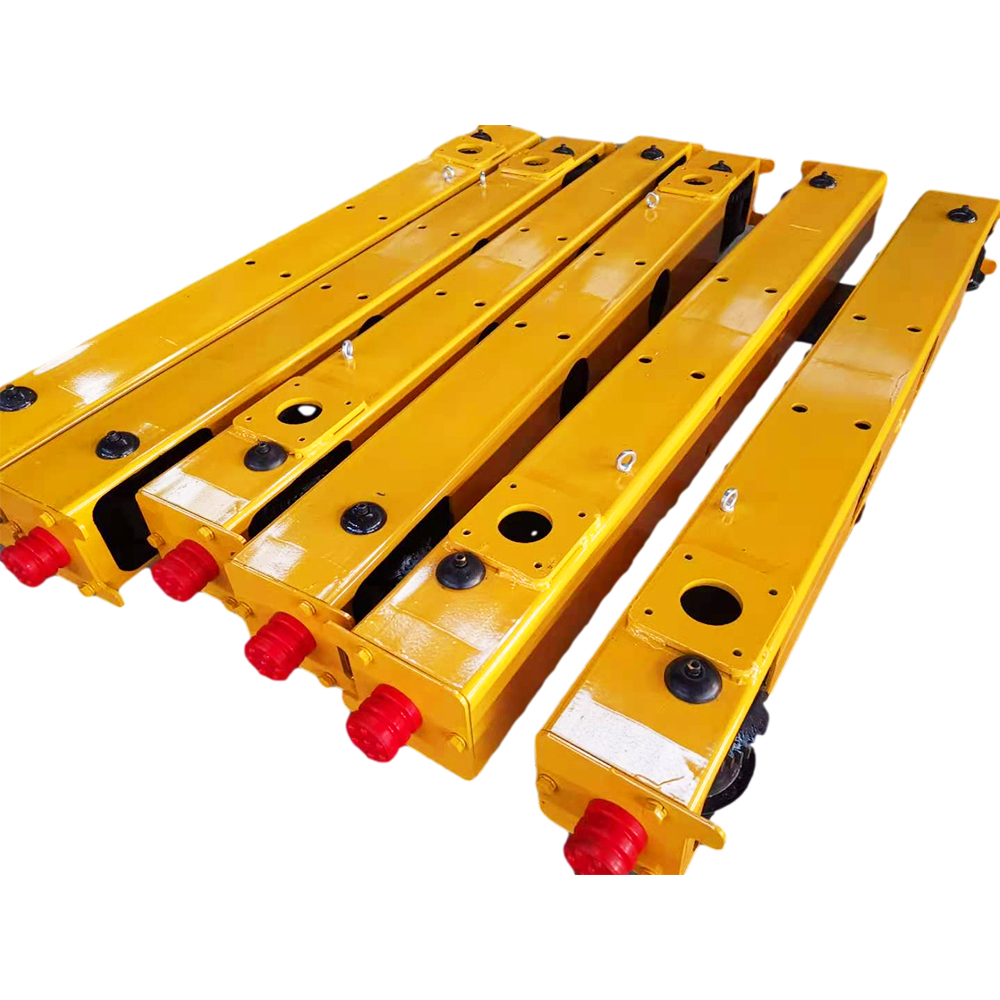

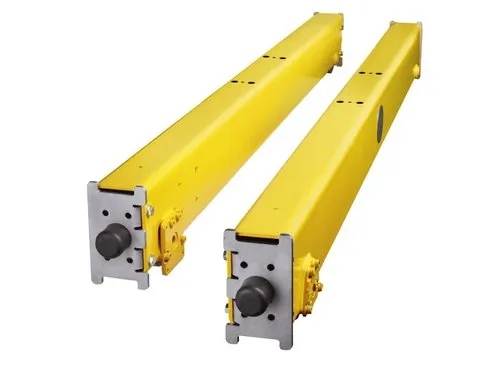

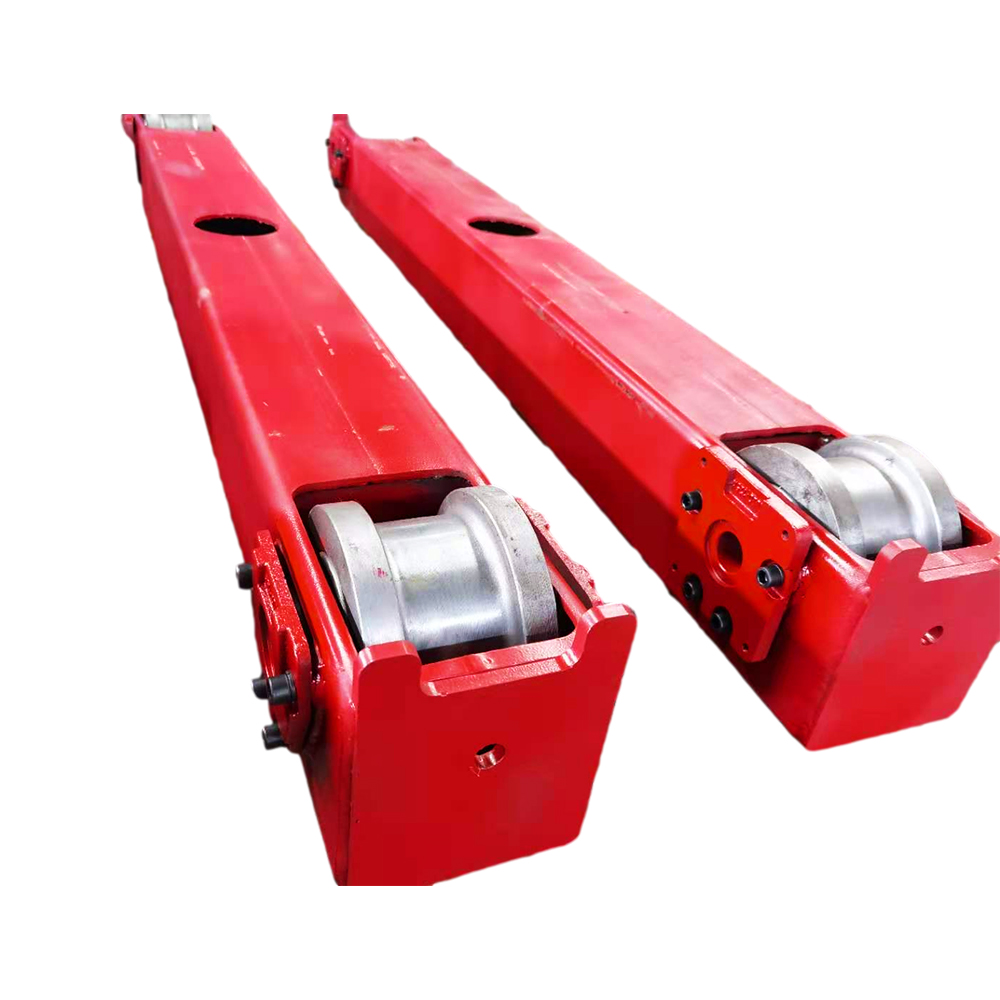

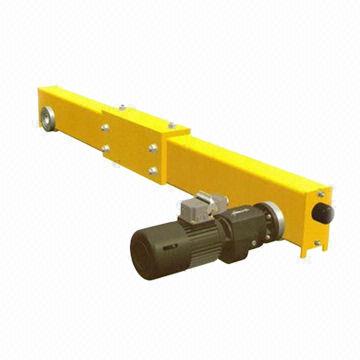

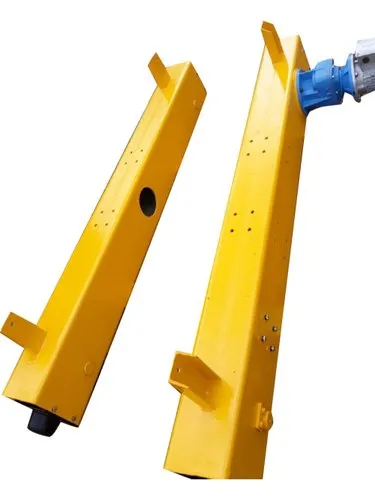

Концевая балка мостового крана представляет собой полноценный приводной узел для передвижения мостового крана, соединенный с главной балкой крана. Она поддерживает главную балку и передает нагрузку от главной балки на крановый рельс через колеса. Используются коробчатые несущие балки или сварные швеллеры. На концевой балке установлены угловой подшипник и буфер. Тип конструкции: Концевая балка мостового крана общего назначения с узкими полками, форма поперечного сечения которой аналогична форме главной балки. Она представляет собой коробчатую конструкцию, сваренную из верхних и нижних накладок, стенок, ребер, гнутых пластин, усиливающих пластин, соединительных уголков и других пластин и профилей.
Особенности
- Предназначен для однобалочных и двухбалочных мостовых кранов;
- Главная балка крана может быть соединена с концевой балкой сваркой или силовыми болтами. Для болтового соединения предусмотрены отверстия.
- В зависимости от давления на колеса, на эту концевую балку могут быть установлены колеса диаметром от 150 до 500 мм. Колеса обладают высокой износостойкостью.
- Привод оснащен двигателем плавного пуска, что обеспечивает безопасность и надежность. Также доступен привод с редукторным двигателем.
Области применения:
- Подъемно-транспортное оборудование
Это наиболее распространенная область применения концевых балок. Их основная функция — соединение главной балки с ходовым механизмом (например, колесами и приводами) и обеспечение движения всей конструкции по рельсам.
Мостовые краны: Концевые балки расположены на каждом конце главной балки и соединяются с ходовым механизмом тележки (колесами, редукторами и двигателями). Они работают на подвесных рельсах на промышленных предприятиях и складах. Эти краны в основном используются в закрытых помещениях (например, в цехах и металлургических заводах) и должны выдерживать такие условия, как пыль, высокие температуры (например, на сталелитейных заводах) и механическую вибрацию. Некоторые краны также используются на открытом воздухе на складах, где они должны выдерживать дождь и солнечный свет.
Козловые краны: Концевые балки служат «ногами» портала, а колеса установлены у их основания, поддерживая главную балку в таких зонах, как складские помещения, порты и грузовые терминалы. Эти краны в основном используются на открытом воздухе и должны выдерживать сильные ветры, соляные брызги (в прибрежных портах) и колебания температур (низкие температуры зимой и высокие летом). Они также должны быть пригодны для использования в местах с грунтовыми путями или шинами (например, на контейнерных площадках и терминалах для насыпных грузов).
Другое подъемное оборудование, такое как консольные краны и концевые балки электрических лебедок, используется для локального подъема грузов в цехах и перемещения материалов на производственных линиях в относительно закрытых помещениях (внутри цеха), но должно выдерживать вибрации от частых пусков и остановок, а также локальные тяжелые нагрузки. - Мостовое строительство
Концевые балки (также известные как «концевые поперечины») — это поперечные соединительные конструкции на обоих концах главной балки моста, используемые для усиления ее целостности и передачи боковых нагрузок (например, центробежной силы транспортного средства и ветра). Применение: автомобильные и железнодорожные мосты, городские путепроводы и т. д. должны выдерживать воздействие открытого воздуха, транспортных нагрузок (веса автомобилей и поездов), температурных напряжений (расширения и сжатия, вызванных суточным/сезонным колебанием температур), дождевой эрозии (требуется антикоррозионная обработка), а некоторые прибрежные мосты также должны выдерживать коррозию от солевого тумана. - Промышленное оборудование и производственные линии
В различных механических рамах и конвейерном оборудовании концевые балки служат опорными элементами с обоих концов, соединяя продольные элементы и стабилизируя общую конструкцию. Среды применения: заводские цеха (например, автомобильные производственные линии и линии сортировки в логистике), горнодобывающее оборудование (например, ленточные конвейеры) и другие объекты, требующие устойчивости к пыли, вибрации (например, при работе тяжелой техники) и локальным высоким температурам (например, производственные линии рядом с печами). В некоторых условиях также требуется устойчивость к воздействию масел и износа. - Здания и специальные конструкции
В таких конструкциях, как временные опоры и мобильные платформы (например, подъёмные платформы), концевые балки несут нагрузку с обоих концов, обеспечивая общую устойчивость.
Среды применения: Строительные площадки (открытые, где требуется устойчивость к дождю, песку и гравию), условия работы на высоте (требуется устойчивость к ветру и вибрации). Некоторые специальные конструкции (например, подъёмники для сцен) также требуют баланса между лёгкостью и высокой прочностью для обеспечения частых пусков и остановок внутри помещений.
